Yanmar VIO20-3 Crawler Back-hoe Parts Catalog

Yanmar VIO20-3 Crawler Back-hoe Parts Catalog Manual (for Japan)

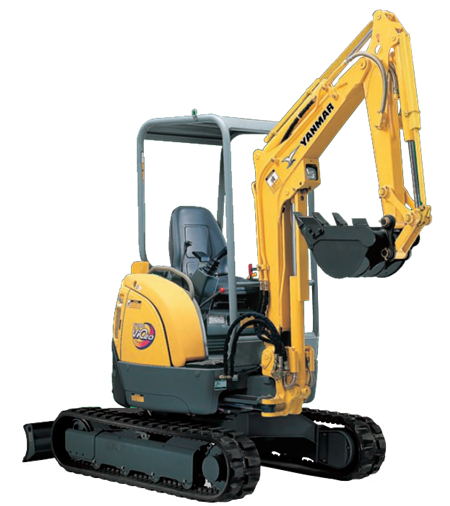

This is the COMPLETE Parts Catalog Manual for the Yanmar VIO20-3 Crawler Back-hoe. Designed for the repair shops and individuals when ordering parts for their Yanmar VIO20-3 Crawler Back-hoe. This Manual describes and illustrates assemblies, subassemblies, and detail parts needed for service replacement. it Covers every part of your Yanmar VIO20-3 Crawler Back-hoe inside and out. Tons of pictures and diagrams at your fingertips!

Models Covered:
Vio20-3 C (JP), Vio20-3 P (JP), Vio20-3 P (EX)

PARTS CATALOG MANUAL CONTAINS:
=========
LABEL & ACCESSORY
1. LABEL(CABIN)(JP)(TO M3F000)
155. (1A)LABEL(CABIN)(JP)(FROM M3F001 TO M3F855)(T SPEC.)
169. (1B)LABEL(CABIN)(JP)(FROM M3F856)(Y SPEC.)
2. LABEL(CANOPY)(JP)(TO M3F000)
156. (2A)LABEL(CANOPY)(JP)(FROM M3F001)
140. (2B)LABEL(4P CANOPY)(JP)(TO M3F000)
157. (2C)LABEL(4P CANOPY)(JP)(FROM M3F001)
3. LABEL(QUICK COUPLER)(JP)
4. LABEL(CANOPY)(EX)(TO M3F000)
158. (4A)LABEL(CANOPY)(EX)(FROM M3F001)
5. LABEL(CRANE)(JP)(TO M3F000)
159. (5A)LABEL(CRANE)(JP)(FROM M3F001)
6. SAFETY LABEL(CABIN)(JP)
7. SAFETY LABEL(CANOPY)(JP)
141. (7A)SAFETY LABEL(4P CANOPY)(JP)
8. SAFETY LABEL(QUCK COUPLER)(JP)
9. SAFETY LABEL(CANOPY)(EX)
10. SAFETY LABEL(CRANE)(JP)
11. ACCESSORY

ENGINE RELATED
12. SUCTION PIPE & EXHAUST PIPE
13. ACCELERATOR
14. ENGINE MOUNT
15. RADIATOR & MOUNT
16. FUEL TANK
17. FUEL LINE
59. DUCT

ELECTRICAL PARTS
18. BUTTERY
19. WIRING
139. (19A)WIRING(4P CANOPY)
20. WIRING(CRANE)
21. EQUIPMENT
22. EQUIPMENT(INDICATOR BOX)
23. EQUIPMENT(INDICATOR BOX)(IMMOBILIZER SPEC.)
24. EQUIPMENT(CRANE)(1)
25. EQUIPMENT(CRANE)(2)
26. QUICK COUPLER(SWITCH BOX)
27. WORK LAMP
28. CANOPY LAMP

AIR CONDITIONER & HEATER
29. HEATER

TRAVELING
30. SPROCKET & ROLLER
144. (30A)TRACK ROLLER(S SPEC.)
31. IDLER & ADJUST
32. CRAWLER

CONTROL EQUIPMENT
33. CONTROL EQUIPMENT(LOCK LECER & STAND)(RIGHT)
34. CONTROL EQUIPMENT(LOCK LEVER & STAND)(LEFT)
35. CONTROL EQUIPMENT(TRAVEL LEVER& LINK STAND)
36. CONTROL EQUIPMENT(OPERATION LEVER)
37. CONTROL EQUIPMENT(BLADE LEVER)
38. CONTROL EQUIPMENT(SWING PEDAL)
39. CONTROL EQUIPMENT(LOW-HIGH PEDAL)
40. CONTROL EQUIPMENT(P.T.O.PEDAL)
41. CONTROL EQUIPMENT(P.T.O.LINK)
42. CONTROL VALVE PLATE(TO M37000)
123. (42A)CONTROL VALVE PLATE(FROM M37001)

FRAME
43. TURNING FRAME(TO M37000)
124. (43A)TURNING FRAME(FROM M37001)
44. TRACK FRAME & TURNING BEARING

COVER
45. COVER(FRAME)(TO M37000)
125. (45A)COVER(FRAME)(FROM M37001)
46. COVER(AROUND CONTROL)
47. COVER(CABIN)
48. COVER(CANOPY)
49. COVER(BOOM)
50. COVER(CRANE)

AROUND SEAT
51. STEP(CABIN SPEC.)
52. STEP(CANOPY SPEC.)
142. (52A)STEP(4P CANOPY SPEC.)
53. INSTRUMENT PANEL
54. SEAT & SEAT MOUNT(CABIN)(TO M3F494)
55. SEAT & SEAT MOUNT(CANOPY)(TO M3F494)
56. SEAT & MOUNT(CANOPY)(CRANE)(TO M3F494)
161. (56A)SEAT(FROM M3F495)
162. (56B)SEAT MOUNT(CABIN)(FROM M3F495)
163. (56C)SEAT MOUNT(CANOPY)(FROM M3F495)
164. (56D)SEAT MOUNT(CANOPY)(CRANE)(FROM M3F495)
165. (56E)SEAT BELT(FROM M3F495)

BONNET
57. BONNET(1)
58. BONNET(2)

CABIN
60. CABIN(ACCESSORY)(T SPEC.)(TO M3B681)
61. CABIN(BODY)
62. CABIN(FRONT GLASS)
63. CABIN(SIDE DOOR)
64. CABIN(JP SPEC. ACCESSORY)
145. (64A)CABIN(ACCESSORY)(T SPEC.)(FROM M3B682 TO M3F855)
146. (64B)CABIN(EXTERIOR)
147. (64C)CABIN(INTERIOR)
148. (64D)CABIN(GLASS)
149. (64E)CABIN(WIPER)
150. (64F)CABIN(ELECTRIC PARTS)
151. (64G)CABIN DOOR
152. (64H)CABIN(FRONT GLASS)
168. (64I)CABIN(ACCESSORY)(Y SPEC.)(FROM M3F856)

CANOPY
65. CANOPY
143. (65A)4P CANOPY

HYDRAULIC OIL EQUIPMENT
66. HYD.OIL PUMP & JOINT(TO M36239)
126. (66A) HYD.OIL PUMP & JOINT(FROM M36240)
67. HYD.OIL PUMP & JIONT(QUICK COUPLER SPEC.)(TO M36239)
127. (67A)HYD. OIL PUMP & JOIMT(QUICK COUPLER SPEC.)(FROM M36240)
68. BOOM CYLINDER(CABIN SPEC.)(Y SPEC.)
133. (68A)BOOM CYLINDER(CABIN SPEC.)(K SPEC.)
69. BOOM CYLINDER(CANOPY SPEC.)(Y SPEC.)
134. (69A)BOOM CYLINDER(CANOPY SPEC.)(K SPEC.)
70. ARM CYLINDER(Y SPEC.)
135. (70A)ARM CYLINDER(K SPEC.)
71. BUCKET CYLINDER(Y SPEC.)
136. (71A)BUCKET CYLINDER(K SPEC.)
72. BUCKET CYLINDER(Q SPEC.)(Y SPEC.)
137. (72A)BUCKET CYLINDER(Q SPEC.)(K SPEC.)
73. SWING CYLINDER(Y SPEC.)
138. (73A)SWING CYLINDER(K SPEC.)
74. BLADE CYLINDER
75. HITCH CYLINDER
76. TRAVEL MOTOR
131. (76A)TRAVEL MOTOR(B)
77. TURNING MOTOR
78. SWIVEL JOINT(Y SPEC.)(TO M39318)
132. (78A)SWIVEL JOINT(N SPEC.)(FROM M39319)
79. CONTROL VALVE(1/6)
80. CONTROL VALVE(2/6)
81. CONTROL VALVE(3/6)
82. CONTROL VALVE(4/6)
83. CONTROL VALVE(5/6)
84. CONTROL VALVE(6/6)
85. REMOTE CONTROL VALVE
86. ROTARY VALVE(4-WAY SPEC.)
87. SOLENOID VALVE(CRANE SPEC.)
88. HOLD VALVE(BOOM : CRANE SPEC.)
89. HOLD VALVE(ARM : CRANE SPEC.)
90. OIL COOLER
91. HYD.OIL TANK

HYDRAULIC OIL PIPING
92. HYD.OIL PIPING(TANK – PUMP – CONTROL VALVE)
93. HYD.OIL PIPING(PUMP, CONTROL VALVE – TURNING MOTOR)
94. HYD.OIL PIPING(CONTROL VALVE – SWIVEL JOINT, SWING CYLINDER)
95. HYD.OIL PIPING(RETURN)
96. HYD.OIL PIPING(P.T.O. FRAME END)
97. HYD.OIL PIPING(TRACK FRAME)
98. HYD.OIL PIPING(BOOM)
99. HYD.OIL PIPING(P.T.O. : ARM END)
100. HYD.OIL PIPING(QUICK COUPLER)
101. CONTROL PIPING(PUMP – REMOTE CONTROL VALVE – RETURN)
102. CONTROL PIPING(REMOTE CONTROL V. – CONTROL V. : STD.,2-WAY SPEC.)
128. (102A)CONTROL PIPING(REMOTE C/V-C/V:STD.,2-WAY CRANE SPEC.)
103. CONTROL PIPING(REMOTE CONTROL V. – ROTARY V. : 4-WAY SPEC.)
104. CONTROL PIPING(ROTARY V. – CONTROL V. : 4-WAY SPEC.)
105. CONTROL PIPING(4-WAY V. – CONTROL V. : MULTI AND CRANE SPEC.)
106. CONTROL PIPING(HOLD VALVE : CRANE SPEC.)
107. GREASING

IMPLEMENT
108. BOOM
109. BOOM(CRANE SPEC.)
110. BOOM BRACKET
111. ARM
112. ARM(QUICK HITCH SPEC.)
113. ARM(CRANE SPEC.)
114. BUCKET ARM & LINK
115. BUCKET ARM & LINK(CRANE SPEC.)
116. QUICK HITCH
117. BUCKET
118. HOOK(CRANE SPEC.)
119. STAY(CRANE SPEC.)
120. BLADE

OPTIONAL & KIT
122. REARVIEW MIRROR KIT(OPTIONAL)
129. 4-WAY MULTI VALVE KIT(OPTIONAL)
130. CRANE KIT(OPTIONAL)
153. TRAVEL ALARM KIT(OPTIONAL)
154. P.T.O. KIT(OPTIONAL)
160. IMMOBILIZER KIT(OPTIONAL)
166. SEAT KIT(OPTIONAL)(REPAIR PARTS)
167. SEAT KIT(CRANE)(OPTIONAL)(REPAIR PARTS)

=========

Model Specification: Yanmar VIO20-3 Crawler Back-hoe
Language: English
Total Pages: 248
File Format: PDF
Requirements: Adobe PDF Reader
Compatible: All Versions of Windows & Mac, Linux OS, Iphone, Ipad, Android etc…

=========
