Yanmar VIO15-2 Crawler Back-hoe Parts Catalog

Yanmar VIO15-2 Crawler Back-hoe Parts Catalog Manual

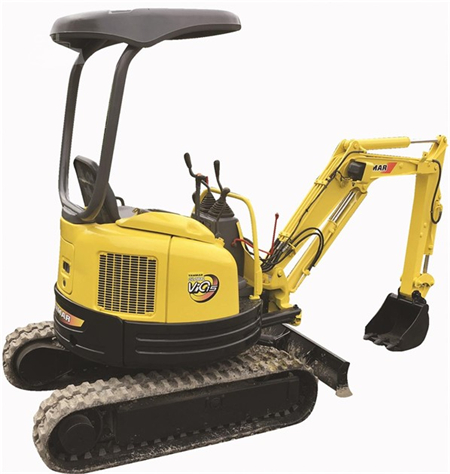

This is the COMPLETE Parts Catalog Manual for the Yanmar VIO15-2 Crawler Back-hoe. Designed for the repair shops and individuals when ordering parts for their Yanmar VIO15-2 Crawler Back-hoe. This Manual describes and illustrates assemblies, subassemblies, and detail parts needed for service replacement. it Covers every part of your Yanmar VIO15-2 Crawler Back-hoe inside and out. Tons of pictures and diagrams at your fingertips!

Models Covered:
Vio15-2 (JP), Vio15-2 (EX)

PARTS CATALOG MANUAL CONTAINS:
=========
LABEL & ACCESSORY
1. LABEL(JP)
2. LABEL(EX)
3. SAFETY LABEL(JP)
4. SAFETY LABEL(EX)
5. ACCESSORY

ENGINE RELATED
6. SILENSER & AIR CLEANER
7. ACCELERATOR
8. ENGINE MOUNT
9. RADIATOR & MOUNT
10. FUEL TANK
11. FUEL LINE

ELECTRICAL PARTS
12. BATTERY
13. ELECTRIC PART(WIRING)
14. ELECTRIC PART(EQUIPMENT)
15. WARK LAMP

TRAVELING
16. SPROCKET & ROLLER
17. IDLER & ADJUST
18. CRAWLER

CONTROL EQUIPMENT
19. CONTROL EQUIPMENT(LOCK LEVER & STAND)(RIGHT)A-SPEC.
20. CONTROL EQUIPMENT(LOCK LEVER & STAND)(RIGHT)B-SPEC.
21. CONTROL EQUIPMENT(LOCK LEVER & STAND)(LEFT)A-SPEC.
22. CONTROL EQUIPMENT(LOCK LEVER & STAND)(LEFT)B-SPEC.
23. CONTROL EQUIPMENT(TRAVEL LEVER & LINK STAND)
24. CONTROL EQUIPMENT(OPERATION LEVER)
25. CONTROL EQUIPMENT(BLADE LEVER)
26. CONTROL EQUIPMENT(VARIABLE LEG LEVER)
27. CONTROL EQUIPMENT(SWING PEDAL)
28. CONTROL EQUIPMENT(LOW-HIGH PEDAL)
29. CONTROL EQUIPMENT(P.T.O. PEDAL)
30. CONTROL EQUIPMENT(P.T.O. LINK)
31. CONTROL VALVE PLATE

FRAME
32. TRACK FRAME
33. TURNING FRAME & TURNING BEARIN

COVER
34. COVER

AROUND SEAT
35. STEP & INSTRUMENT PANEL
36. SEAT & SEAT MOUNT

BONNET
37. BONNET(1)
38. BONNET(2)

CANOPY
39. CANOPY

HYDRAULIC OIL EQUIPMENT
40. HYD.OIL PUMP & JOINT
41. BOOM CYLINDER
42. ARM CYLINDER
43. BUCKET CYLINDER
44. SWING CYLINDER
45. BLADE CYLINDER
46. VARIABLE LEG WIDEN / SHORTEN CYLINDER
47. TRAVEL MOTOR
48. TURNING MOTOR
49. SWIVEL JOINT(Y SPEC.)
89. (49A)SWIVEL JOINT(N SPEC.)
50. CONTROL VALVE(1/7)
51. CONTROL VALVE(2/7)
52. CONTROL VALVE(3/7)
53. CONTROL VALVE(4/7)
54. CONTROL VALVE(5/7)
55. CONTROL VALVE(6/7)
56. CONTROL VALVE(7/7)
57. REMOTE CONTROL VALVE
58. REMOTE CONTROL VALVE(STD-A-SPEC.)
59. REMOTE CONTROL VALVE(STD-B-SPEC.)
60. REMOTE CONTROL VALVE(2-WAY SPEC.)
61. ROTARY VALVE(4-WAY SPEC.)
62. HYD.OIL TANK

HYDRAULIC OIL PIPING
63. HYD.OIL PIPING(TANK – PUMP – CONTROL VALVE)
64. HYD.OIL PIPING(PUMP, CONTROL VALVE – TURNING MOTOR, BOOM)
65. HYD.OIL PIPING(CONTROL VALVE – SWIVEL JOINT, SWING CYLINDER)
66. HYD.OIL PIPING(RETURN)
67. HYD.OIL PIPING(TRACK FRAME)
68. HYD.OIL PIPING(BOOM)
69. HYD.OIL PIPING(P.T.O.)
70. CONTROL PIPING(PUMP – CONTROL VALVE – RETURN : A-SPEC.)
71. CONTROL PIPING(PUMP – CONTROL VALVE – RETURN : B-SPEC.)
72. CONTROL PIPING(REMOTE CONTROL V. – CONTROL V. : STD SPEC.)
73. CONTROL PIPING(REMOTE CONTROL V. – ROTARY V. : 4-WAY SPEC.)
74. CONTROL PIPING(ROTARY VALVE – CONTROLE VALVE : 4-WAY SPEC.)
75. GREASING

IMPLEMENT
76. BOOM BRACKET
77. BOOM
78. ARM
79. BUCKET ARM & LINK
80. BUCKET(S-TYPE)
81. BUCKET(H-TYPE)
82. BLADE

OPTIONAL & KIT
83. ONE-TOUCH DECEL KIT(OPTIONAL)
84. 4-WAY MULTI VALVE KIT(OPTIONAL)
85. TRAVEL ALARM KIT(OPTIONAL)
86. 2-WAY MULTI VALVE KIT(OPTIONAL)
87. C,D PATTERN KIT(OPTIONAL)
88. P.T.O. KIT(OPTIONAL)

=========

Model Specification: Yanmar VIO15-2 Crawler Back-hoe
Language: English
Total Pages: 115
File Format: PDF
Requirements: Adobe PDF Reader
Compatible: All Versions of Windows & Mac, Linux OS, Iphone, Ipad, Android etc…

=========
